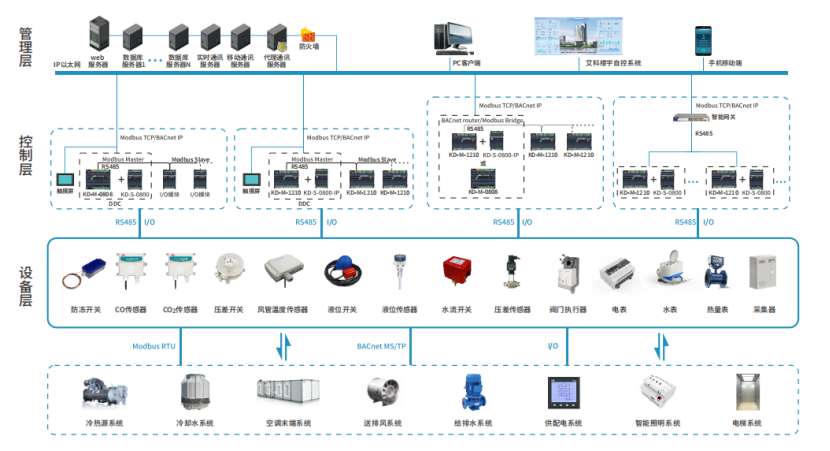

系统介绍
应用场景
功能特点
产品选型
产品功能
产品特点
|
应用场景 |
名称 |
规格型号 |
图片 |
功能参数 |
|
软件平台 |
通用设备监控系统V5.0
|
AKE-SEMS-V5.0 |
|
监控功能：
1、支持通过组态图和设备列表两种形式，展示设备的实时监测数据、历史数据、能耗数据、告警数据等，同时可对设备远程下发控制指令；
2、支持群组控制、定时控制；
3、提供运行报表与运行分析功能，通过可视化图表等方式展示设备数据、能耗数据；
4、支持场景化分级告警设置，可查看各种告警类型数据；
5、提供图形组态工具，通过内置的图元库进行系统的组态。
|
|
主模块 |
DDC控制器主模块 |
KD-M-1210 |
|
1、供电方式： 24V DC +/-5% or 24V AC +20%/-10%；
2、功耗：<10W；
3、通讯：2路RS485接口；
4、输入输出基础点数：22点(8UI,4DI,4DO,6AO)；
5、尺寸：167x120x40mm；
|
|
主模块
|
DDC控制器主模块 |
KD-M-0808 |
|
1、供电方式： 24VDC +/-5% or 24VAC +20%/-15%；
2、功耗：<10W；
3、通讯：1路以太网接口、1路RS485接口；
4、输入输出基础点数：16点（8UI,4DO,4AO）；
5、尺寸：146x120x43mm；
|
|
搭配合KD-M-1210实现IP网络通讯 |
DDC控制器扩展模块 |
KD-S-0800-IP |
|
1、供电方式：主模块KD-M-1210控制器侧插供电；
2、功耗：<10W；
3、通讯：1路以太网接口；
4、输入输出基础点数：8（DI）；
5、尺寸：120x80x40mm；
|
|
扩展模块（RS485连接） |
DDC控制器扩展模块 |
KD-S-0602-485 |
|
1、供电方式： 24V AC +/- 5% or 24V DC +20%/-15%；
2、功耗：<10W；
3、通讯：1路RS485接口；
4、输入输出基础点数：8点（6UI, 2DO）；
5、尺寸：120x80x40mm；
|
|
扩展模块（侧插） |
DDC控制器扩展模块 |
KD-S-0800
|
|
1、供电方式：由主模块KD-M-0808、KD-M-1210侧插供电；
2、输入输出基础点数：8（DI）；
3、搭配KD-M-0808、KD-M-1210的扩展模块；
4、尺寸：120x80x40mm；
|
|
扩展模块（RS485连接） |
DDC控制器扩展模块 |
KD-S-0800-485 |
|
1、电源供电： 24V AC +/- 5% or 24V DC +20%/-15%；
2、功耗：<10W；
3、通讯：1路RS485接口；
4、输入基础点数：8点（8DI）；
5、尺寸：120x80x40mm；
|
|
扩展模块（侧插） |
DDC控制器扩展模块 |
KD-S-0602 |
|
1、供电方式：由主模块KD-M-0808、KD-M-1210侧插供电；
2、输入输出基础点数：（2DO、6UI)；
3、搭配KD-M-0808、KD-M-1210的扩展模块；
4、尺寸：120x80x40mm；
|
|
扩展模块（RS485连接） |
DDC控制器扩展模块 |
KD-S-1806-485 |
|
1、供电方式： 24V AC +/- 5% or 24V DC +20%/-15%；
2、功耗：<10W；
3、通讯：1路RS485接口；
4、输入输出基础点数：24点（18DI,6DO）；
5、尺寸：167x120x40mm；
|
|
控制箱 |
DDC控制箱 |
DDC控制箱 |
|
1、尺寸：400*500*150*1.0mm
500*600*200*1.2mm
600*800*200*1.2mm
800*1000*200*1.2mm可选
2、安装方式：挂墙安装
3、材质：钢板
|
