分体空调监控系统


  • 系统介绍

  • 应用场景

  • 功能特点

  • 产品选型

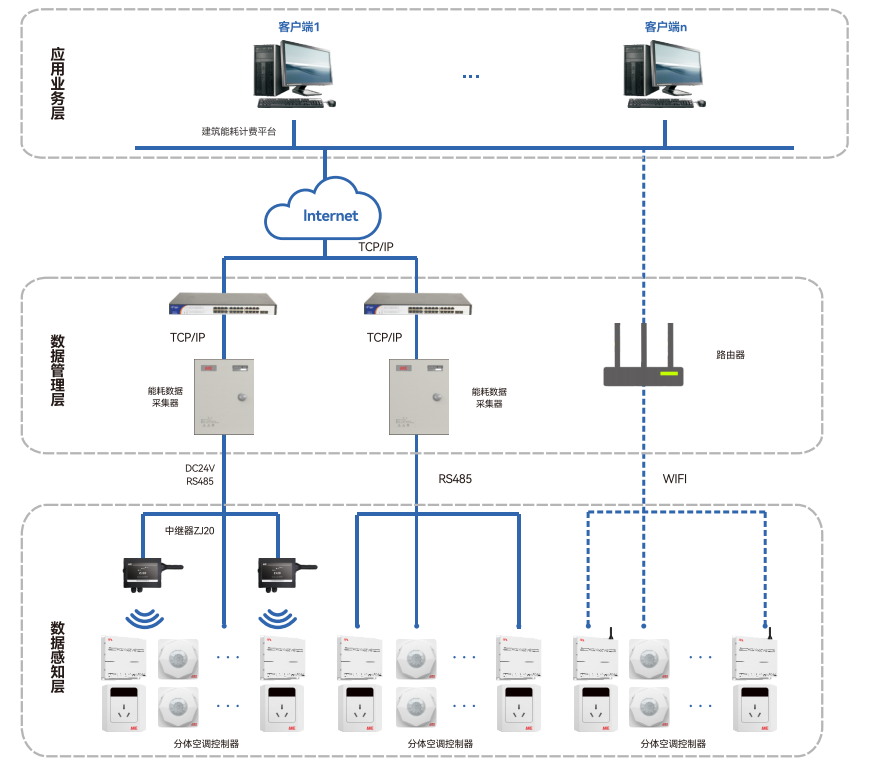

分体空调监控系统通过在房间内安装分体空调控制器，结合远程智能管理系统平台，可集中监控空调运行状态，对独立分布在各个房间的空调进行统一管理。通过系统平台集中监控或通过手机操控，实现高效管理，避免能源浪费。
适用于学校、医院、政府办公楼、办公场所、连锁酒店等分体空调应用场所。

产品功能

01 空调远程监控，⽀持开关机，模式，温度设置；
02 支持电流、电压、⽤电量的测量；
03 可实现远程联⽹温控；
04支持空调开机或关机异常、用电超标报警、用电异常告警、设备异常告警；
05 支持对任意时段和各个区域能耗进行数据统计分析并生成报表。

产品特点

01 可监测房间温度及远程控制空调；
02适用多种品牌分体空调，支持单相、三相供电空调设备；
03支持RS485、LoRa无线、wifi多种组网方式；
04支持人体感应及窗磁感应。

应用场景

名称

规格型号


功能参数

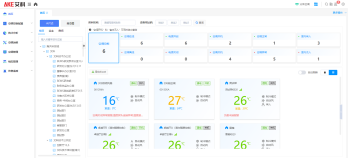

软件平台

分体空调监控系统 V5.0

AKE-SEMS-V5.0


空调监控功能：
1、支持远程监测分体空调运行状态、远程控制等功能，支持卡片式、组态图形式显示空调状态，支持控制电源通断、空调开关机、调节温度、空调模式、风速模式等；
2、支持定时开关机、空调延时控制、人体联动、窗磁联动、温度上下限功能（需搭配相关传感器）；
3、提供运行报表与运行分析功能，通过可视化图表等方式展示设备数据、能耗数据；
4、支持场景化分级告警设置，可查看各种告警类型数据；
5、提供图形组态工具，通过内置的图元库进行系统的组态。

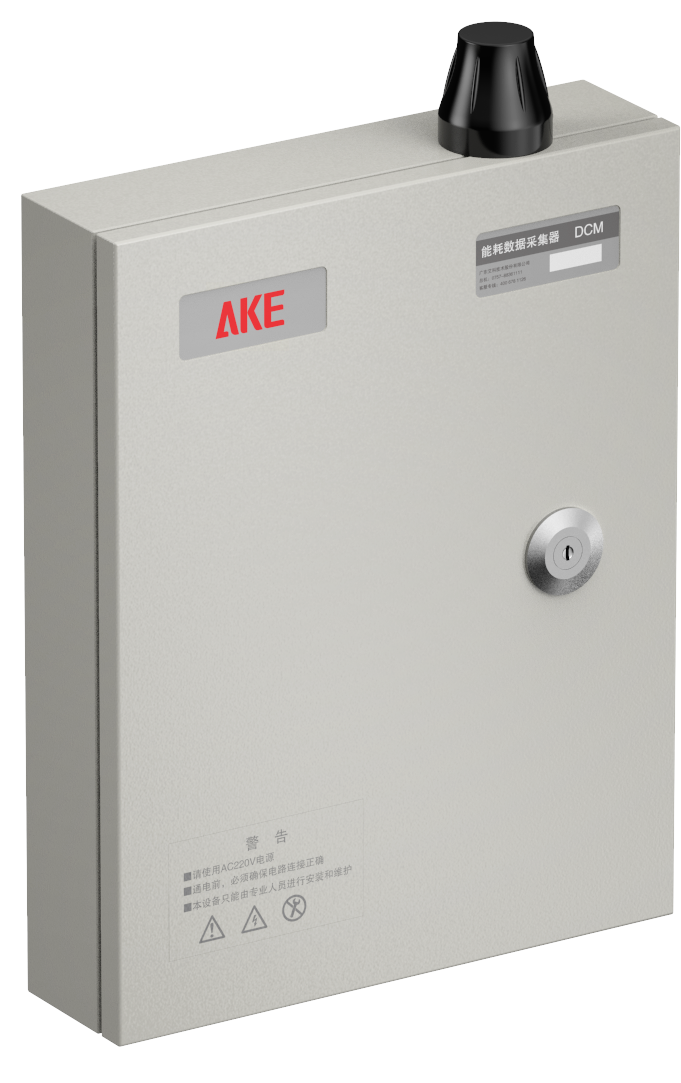

智能网关

能耗数据采集器

DCM19

1、上行通讯：RJ45、4G可选；

2、下行通讯：可选0、2、4、6路RS485；

3、可选0、3路M-BUS；

4、自带箱体，挂壁安装；

5、可对计量仪表提供电源：DC24V默认输出、DC12V可控输出。

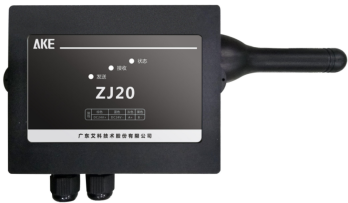

LoRa中继器

中继器

ZJ20


1、室内安装，与LoRa采集器（无线版本）配套使用；
2、工作电压：DC24V ，由能耗数据采集DCM提供；
3、上行：RS485≤400m；下行：RF470≤3Km（可视距离）。


单相分体空调

分体空调控制器

KB20


1、工作电源：AC 220V；
2、额定电流：5（16）A；
3、认证：3C；
4、可选RS485、LoRa、WIFI通讯
5、可选配红外发射器、温度传感器、人体存在传感器、窗磁传感器。

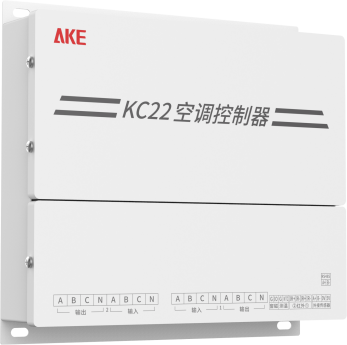

三相分体空调

分体空调控制器

KC22


1、工作电源：AC 380V；
2、接线方式：三相四线制；
3、接触器额定电流：32A；
4、可选RS485、LoRa、WIFI通讯；
5、一台KC22可带载2台三相分体空调；
6、可选配人体存在感应器、窗磁传感器联动。

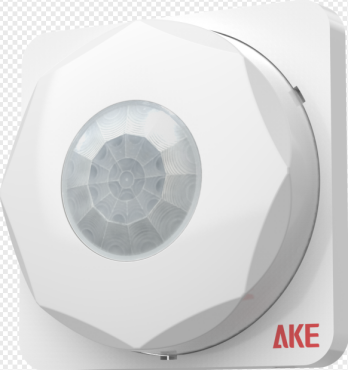

人体感应

人体存在传感器

HBIS22-R


1、供电：DC5V（KB20、KC22供电）；

2、接口方式：RS485（接KC22）与人体检测状态输出接口(接KB20)，可同时工作；

3、安装方式：吸顶安装、壁挂安装；

4、适用产品：KB20、KC22系列空调控制器。
